AutoCAD_오토캐드 Version 확인

모든 캐드유저들이 항상 최신 버전을 사용하지않고 어떠한이유에서든 서로 다른 버전의 캐드를 사용하고 있을것입니다.  그렇게되면서 서로 도면을 공유하다보면 DWG 버전 호환 간 문제가 생길 수가있습니다. 그래서 각자 가지고 있는 오토캐드 도면 버전을 확인하는 방법을 알아보겠습니다.

메모장에서 오토캐드 버전 확인

우선 캐드 버전을 확인할 수 있는방법은 여러가지있습니다.

제일 보편적이고 쉬운 방법으로는 메모장을 열고 파일열기탭에서 버전을 확인하고 싶은 도면을 열어보겠습니다.

#1

1. 윈도우에서 메모장을 열어봅니다.

#2

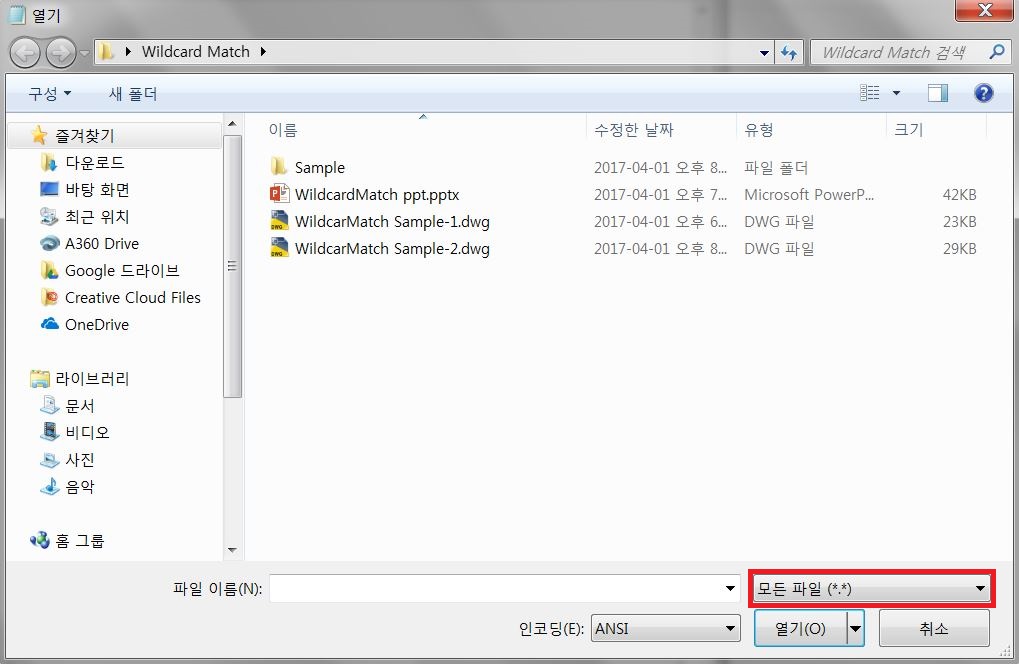

2. 파일 열기에서 버전을 확인하고 싶은 도면을 열어봤습니다. (반드시 모든파일로 설정해야합니다.)

#3

3. 도면을 열면 메모장에 위이미지와 같은 알수없는 문자들이 생길 것입니다. 위 이미지에서 도면 버전을 어덯게 확인할 수 있냐면 메모장 처음내용에 AC1027이 써있는데 이문자가 도면 버전 을 확인 할 수 있는 포멧 코드입니다.

※도면 포멧별 코드는 다음과 같습니다.

AutoCAD DWG 2018 format = AC1032

AutoCAD DWG 2013 format = AC1027

AutoCAD DWG 2010 format = AC1024

AutoCAD DWG 2007 format = AC1021

AutoCAD DWG 2004 format = AC1018

AutoCAD DWG 2000 format = AC1015

AutoCAD DWG R14 format = AC1014

AutoCAD DWG R13 format = AC1012

AutoCAD DWG R12 format = AC1009

AutoCAD DWG R11 format = AC1009

AutoCAD DWG R10 format = AC1006

AutoCAD DWG R9 format = AC1004

AutoCAD DWG R2.6 format = AC1002

AutoCAD DWG R2.05 format = AC1.50

※도면 버전별 사용되는 포멧

AutoCAD 2018 = DWG 2018 format

AutoCAD 2013, 2014, 2015, 2016, 2017 = DWG 2013 format

AutoCAD 2010, 2011, 2012 = DWG 2010 format

AutoCAD 2007, 2008, 2009 = DWG 2007 format

AutoCAD 2004, 2005, 2006 = DWG 2004 format

AutoCAD 2000, 2000i, 2002 = DWG 2000 format

정리해보면 메모장에 AC1027이 써있으니 해당 도면의 포멧은 DWG 2013 fomat과 같습니다.

DWG version Finder(Autodesk APP)

폴더안에있는 모든도면의 포멧을 확인해주고 결과값을 엑셀로 변환할 수 있는 도구입니다. 2017년 6 월 11일 기준으로 아직 포멧 2018은 업데이트가 안되있습니다.

해당 홈페이지 (https://apps.autodesk.com/ACD/ko/Detail/Index?id=5553439383297111150&appLang=en&os=Win32)

DWG version Finder의 대화상자

DWG columns for Expolorer(JTB world)

오토캐드 설치없이도 폴더내에서 DWG의 버전 및 기타 상세내용을 확인 할 수 있습니다. (디자이너가 아닌 일반 도면만 확인하는 사용자에게 매우 좋은 도구입니다.)

무료버전은 캐드 버전만 확인할 수 있고 유료버전은 그외 상세내용까지 확인할 수 있습니다.

해당 홈페이지 (http://jtbworld.com/dwg-columns-for-explorer)

 #1

1. 무료버전일 경우 버전포멧만 확인 가능합니다.

 #2

2. 유료버전일 경우 버전포멧외 다른 내용들도 확인가능합니다.

#3

3. 도면의 속성창에도 상세내용을 확인 할 수 있습니다.

#4

4. 도면의 상세내용 추가 및 변경은 명령어 DWGPROPS를 이용하면 위이미지와 같은 대화상자에서 수정할 수있습니다.
