AutoCAD_ 복잡한 선종류(Complex Linetype) - 2-4

Complex linetype 구조 4

이번에는 Shape를 사용해서 만들어진 HEXAGON을 만들어 보도록 하겠습니다.

 #1

1. 만들고싶은 선종류 형태를 Line 그리고 Shape로 사용해서 만들어야 lin파일에서 인식이 가능합니다.  Shape로 만들 육각형은 Polyline으로 만들었습니다.

#2

2. Linetype을 만들기 이전에 육각형을 Shape로 만들어 보겠습니다. Expresstool의 Make Shape를 누르거나 명령어 MKSHAPE를 입력해 봅니다.

3#

3. Shape 파일명을 육각형.shp로 저장합니다.

#4

4. 다음 이어지는 명령어는 Shape의 이름을 정해야합니다. "hexagon"으로 정해줍니다.

 #5

5. Shape의 해상도입니다. 128이면 적당한 값입니다.

#6

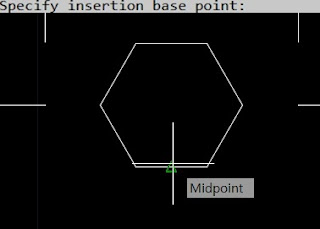

6. Shape의 기준점을 정해줍니다.

#7

7. Shape가 될 객체를 선택합니다.

#8

8. 객체를 선택했으면 Shape가 되기위한 계산 과정이 진행됩니다.

 #9

9. 계산이 끝나면 HEXAGON shape가 생성 되었으며 shape 정보는 자동적으로 도면에 저장됩니다.

#10

10. 이제 육각형 shape를 생성하기위해 명령어 SHAPE를 입력합니다.

#11

11. 도면에 자동등록된 shape "hexagon"을 입력합니다.

#12

12. Shape의 위치를 육각형 위치에 맞게 지정해줍니다.

#13

13. Shape의 높이(크기) 값은 1로 고정시킵니다.

#14

14. 각도도 0으로 정해줍니다.

#15

15. Shape도 만들었으니 이제는 Linetype을 만들기 위해 Express tool에서 Make Linetype를 눌러주거나 명령어 MKLTYPE을 입력해줍니다.

#16

16. 명령어를 실행하면 lin파일을 저장할 위치가 나옵니다. 저장하고 싶은 위치에 Hexagon.lin으로 저장해 봅니다.

#17

17. 저장후 다음명령은 Linetype의 이름을 정하는 것입니다. "HEXAGON"으로 저장해 봅니다.

#18

18. Linetype의 설명을 써야 합니다. 이번에도 공백으로 설정해봤습니다. (엔터 누르면 됩니다.)

#19

19. Linetype의 길이를 정해줘야합니다. 첫번째 시작점(Linetype이 반복될 시작점)을 클릭해 줍시다.

#20

20. 마지막 위치(Linetype이 반복될 마지막점)를 정해 줍니다.

#21

21. Linetype의 패턴이 되어줄 Line과 Shape를 선택해 줍니다.

#22

22. 명령어가 실행이 완료되면 AutoCAD에 자동으로 HEXAGON Linetype이 로드됩니다.

#23

23. 직접 Line에 HEXAGON Linetype을 넣어봅니다.

24. 저장했던 Hexagon.lin 파일을 열면 만들어진 구조를 볼 수 있습니다.

*HEXAGON,

A,1,-.125,[HEXAGON,육각형,y=-.06,s=1],-.125

다음은 Shape 파일에 대해 자세히 알아 보도록 하겠습니다.
