AutoCAD_도면 파일 크기 줄이는방법 - 1

작업할때에는 도면 파일 크기를 줄이는 것이 매우 중요하다고 생각합니다.
파일 용량에따라 컴퓨터가 받아들이는 속도가 틀려지고 그만큼 도면작업이 지연됩니다.
물론 어떤 형태의 도면이냐에 따라 크기는 천지 만별이지만 도면마다 중복되는 Line, 쓰고 있지않는 레이어, 내용이 없는 TEXT 등 이와같은 쓸데없는 Object들이 도면의 파일 용량을 늘리는 주범입니다.
그래서 작업이 끝날때마다 쓸모없는 Object들을 제거해주는 습관을 들이는것이 좋습니다.
하지만 그런 Object들이 도면안에 어디 숨어있는지 알고서 스스로 지울수 있을까?
오토캐드 명령어에서는 직접 도면을 청소할 수 있는 방법이 몇가지가 있습니다.

※용량 사이즈의 줄이는 양은 항상 똑같은것이 아니고 도면의 지워질 Object가 각자 가진 용량에따라 차이가 있습니다.



Wblock

명령어 WBLOCK으로 Object를 외부로 export 할때는 사용하지 않는 Object들은 걸러내기 때문에 그만큼 도면 용량을 줄일 수가있습니다.

Wblock TAB

Purge

제일 보편적이고 사용하기 쉬운 명령어입니다. 도면안의 사용하지않는 Object(Linetype, block 등) Purge 명령어를 통해 지울수 있습니다.
Regapps(내용이 없는 TEXT)를 지우고 싶으면 -Purge 명령어를 사용해서 지울 수 있습니다.

Purge TAB

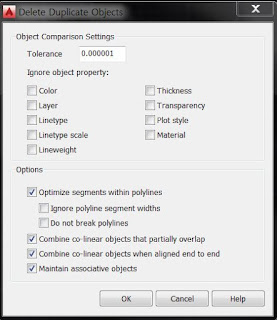

Overkill

중첩된 object들을 제거해줍니다.

Overkill TAB

RegappID Cleanup Utility

내용이 없는 TEXT, Line의 길이가0 은 도면안에서 사용자가 스스로 찾고 제거하기 힘든 Object 들입니다. 그래서 통상 Regapp이라 불리는 Object들을 쉽게 제거해주는 도구가 있습니다.
(https://knowledge.autodesk.com/support/autocad/downloads/caas/downloads/content/regapp-id-cleanup-utility-for-autocad-C2-AE-2017.html#mtc-korean)
이 도구를 사용하기전에 XDATA(Extended entity data)를 알면 더욱 효울적이게 사용할 수 있을것입니다.

Regapp ID Cleanup Utility TAB

Scale list Cleanup utility

 지금 소개할 도구는 주석 객체리스트를 관리하는 도구인데 도면 작업하다보면 쓰지않는 주석들이 존재할 것입니다. 그래서 이 도구는 쓰지않는 주석들을 제거해줍니다.

※주석 객체 청소 도구 설치 방법
(https://knowledge.autodesk.com/support/autocad/downloads/caas/downloads/content/scale-list-cleanup-utility-for-autocad-C2-AE-2017.html#mtc-korean)

※이전에 포스트했던 주석 객체 청소 도구의 사용방법(http://chikongcad.blogspot.kr/2017/03/autocadvisual-fidelity-for-annotative.html)

Scale List Cleanup Utility
